一、污水管道CCTV检测系统发展概述

管道的检测是进行修复和合理养护的前提，目的是了解管道内部状况。根据管道内部状况，可以确认管道是否需要修复和修复应采用何种工法，可以科学地制订养护方案。对于人员可以进入的大管径管道，从经济上考虑，可以派施工人员直接进入检查记录。而对于人员无法进入的管道，必须采用其他方法。现今使用最普遍的检测工具是管道闭路电视检测系统(简称CCTV)，是专门应用于地下管道检测的工具。该系统出现于20世纪50年代，到该世纪80年代此项技术基本成熟。通常，CCTV系统安装在自走车上，可以进入管道内进行摄像记录，技术人员根据检测录像，进行管道状况的判读，可以确定下一步管道修复采用哪些方法比较合适。针对管内水位较高的情况，CCTV不能有效地拍摄水下的情况，声纳系统可作为补充，扫描出水下的积泥、异物和重大结构损坏情况，基本解决了CCTV的不足。

管道检测分为结构状况检测和功能性状况检测两大类。结构性状况指管道本身的状况，例如管道接头、管壁、管基础状况等等，该项指标与管道的结构强度和使用寿命密切相关;功能性状况指管道运行中出现的状况，例如管道上集结油脂、管内泥沙沉积等，它与管道的通水能力相关，通常可以通过管道养护疏通而得到改善，对管道的寿命影响不大。

CCTV的基本设备包括有：1、摄影机;2、灯光;3、电线(线卷)及录影设备;4、摄影监视器;5、电源控制设备;6、承载摄影机的支架;7、牵引器;8、长度计算器。根据《上海市公共排水管道电视和声纳检测评估技术规程》规定：排水管道的缺陷分为功能性缺陷和结构性缺陷，功能性缺陷检查主要是检查管道的畅通情况，结构性检查主要是检查管道构造的完好程度。各缺陷类别及代码表示可按照相关规程规定表示。

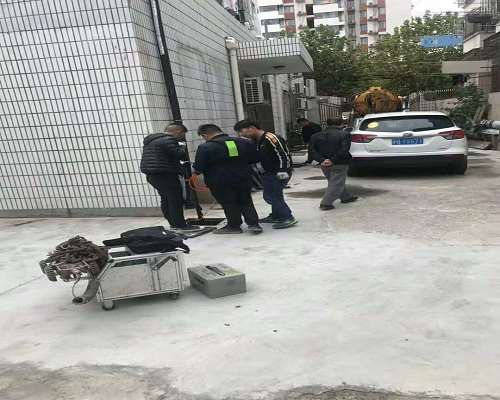

一般进行CCTV检测前需进行管道清洗工作，去除管内脏物，保证拍摄到效果良好的视频录像。现今，管道清洗通常采用高压清洗进行。清洗车将管内的淤泥、沉积砂及污物等清除并将管内表面清洗干净，最后用清洗车的真空泵将汇集在窨井内的淤泥等吸除干净。CCTV检测作业时，通常是从上游窨井向下游窨井方向进行。当管内污水超过管径的20%时，通常需要对管道进行封堵、抽水。现今国外通常采用橡皮气囊进行封堵，这种方法施工速度快、经济可靠。

　　二、污水管道CCTV检测技术

CCTV检测仪装备有最先进的摄像头、爬行器及灯光系统，完全由带遥控操纵杆的监视控制，操作简单，移动方便。可以进行影像处理、记录摄像头的旋转和定位。具有高质量的图像记录和文字编辑功能。其主要工作部分为一部四轮驱动的摄像小车和一台计算机。根据不同管径，可以选用不同型号的CCTV。通过它能够将管道中的情况一览无余。在项目中对管内情况实在无法得知的时候，便采用此设备对管段进行检查。在检查前首先要通过高压冲洗车对所需检测的管段进行冲洗，确保CCTV车能顺利通过，然后通过一种专用排水管管道堵塞器将上游排水管暂时封堵(采用的是德国制的管道堵塞器，这种堵塞器是一种橡胶制品，通过对其内部冲气使其膨胀达到堵塞管道的目的)，然后用抽水机将井中的污水抽至附件的污水井中，待被观察管道中水深不至于淹没CCTV摄像头时即可投入工作。在抽完井中污水的同时也可观察此时被检测管道中的水流情况，原先埋在水下不便检查的管段此时已“浮出水面”了。

虽然CCTV检测系统种类繁多，但是其功能大同小异。通常，污水管道CCTV检测有自走式和牵引式两种。近年来，由于自走式CCTV系统操作技术日趋成熟，该系统已经成为主流。CCTV操作人员在地面远程控制CCTV检测车的行走，并进行管道内录像拍摄。相关的技术人员根据这些检测录像，进行管道内部状况的判读与分析，以确定下一步管道修复采用哪种修复方法比较合适。

国内应用现代检测系统的城市较少，上海、北京等大城市近两年已作了不少的尝试。某公司在管道CCTV检测方面已经走在全国的前列，完成了大量的检测工项目，受到广大业主的一致好评。国外一些发达国家上世纪50年代就已开始了研究，现已形成较完整的技术体系，不少国家已建立了技术标准。各个国家的做法或标准并不相同，其中英国WRC(水务研究中心)标准、丹麦标准和日本标准具有一定代表性。除了有标准，许多国家还颁布法规文件，真正将这一事业纳入法制化轨道。比如英国就规定了排水管道依据管龄的长短，每隔1-5年就要检查一次。日本则规定一般10年一次，管龄超过30年的，每隔7年查一次。上海市水务局也正在起草法规性文件，对管道的检测主体、周期和经费等作出了规定。除了排水管道，上海的自来水、煤(天然)气管道也开始使用CCTV作检测。
